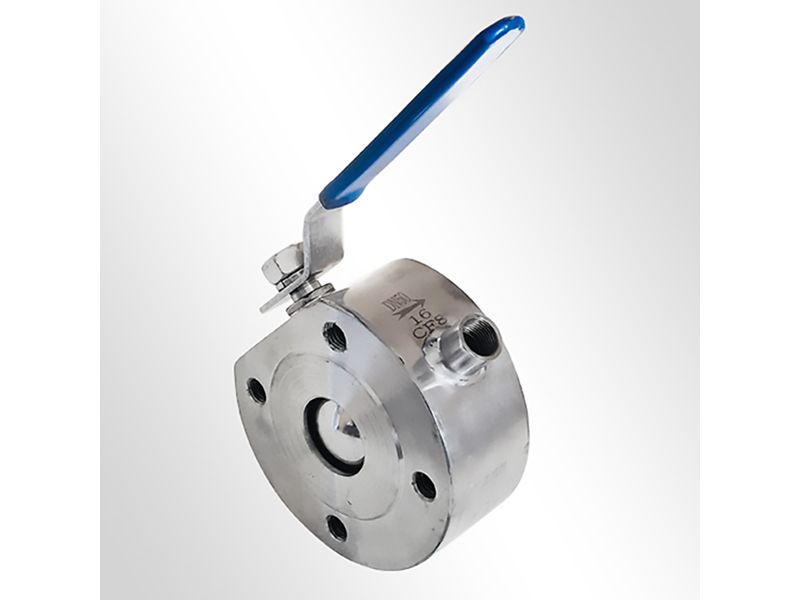

超薄夹套保温球阀

发布时间：2025-11-21 人气：

详细介绍：

一、产品介绍

超薄夹套保温球阀具有良好的保温保冷特性,且阀门的通径与管径一致,同时又能有效降低管路中介质热量损失。主要用于石油、化工、冶金、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。
由于采用整体式结构，因而保温球阀比一般球阀体积更小，重量更轻，且无外漏,密封性能良好，夹套采用碳素钢管焊接比铸造的更加耐压牢固。

超薄夹套保温球阀与普通球阀相比，具有结构长度短、重量轻、安装方便、节省材料等显著的优点，该阀具有良好的保温效果。此外，阀座采用弹性密封结构，密封可靠，启闭轻松，并设有耐火结构，万一发生火灾时，仍然能够可靠操作并具有良好的密封性，并且设置了90°开关带孔定位片，根据需要可以加锁，防止误操作。同时根据用户需要，也可设有防静电结构。

二、产品特点

1、薄型保温球阀采用整体式夹套结构设计，更能均匀地保温、保冷。

2、薄型保温球阀比一般球阀体积更小，重量更轻，且无外漏，密封性能良好。

3、夹套采用碳素钢管焊接比铸造的更加耐压牢固。

4、阀门的通径和管径一至，介质呈直线流动，阻力小，能有效降低管路中介质热量的损失，对容易凝固、高粘度的液体介质具有优良的性能。

三、适用范围

超薄夹套保温球阀适用于Class150、PN1.0～2.5MPa，工作温度 29~180℃(密封圈为增强聚四氟乙烯)或 29~300℃(密封圈为对位聚苯)的各种管路上，用于截断或接通管路中的介质，选用不同的材质,可分别适用于水、蒸汽、油品、硝酸、醋酸、氧化性介质、尿素等多种介质。

城建、化工、冶金、石油、制药、食品、饮料、环保

四、技术规范

设计标准 Design Standard	ASME B 16.34 GB/T 12224
结构长度 Structure length	ASME B 16.10 GB/T 12221
连接法兰 Connecting flange	ASME B 16.5 JB/T 79
驱动方式 Driving manner	手动、电动、气动 Manual,Moton driving,Pneumatil
试验和检验 Test & Inspection	JB/T9092 API 598
适用介质 Applicable medium	重油、胶类等易凝固介质 Heavy oil,glue and other easy-clotting medium

五、主要零件材质表

序号	零件名称 Accessory name	材质 Material
序号	零件名称 Accessory name	GB	ASTM
1	夹套 Jacket	25	A105
2	阀座 Seat	WCB	A216-WCB
3	阀体 Body	25	A105
4	密封圈 SealingRing	PTFE、对位聚苯 PTFE、Counterpoint polypheny1
5	球体 Ball
6	阀杆 Stem	1Cr13	A247-410
7	填料 Stuffing	柔性石墨 Graphite
8	填料压盖 Gland	WCB	A216-WCB

六、主要外型及连接尺寸表

公称通径（DN）		b	L	D		E	Q	H	W	管螺纹
(mm)	（in）	b	L	(mm)	（in）	E	Q	H	W	P
20	3/4"	19	117	40	11/2"	58.5	147	101	170	G3/4"
25	1"	25	127	50	2"	62.5	156	106	170	G3/4"
40	11/2"	38	165	65	21/2"	63.5	181	125	250	G3/4"
50	2"	51	178	80	3"	68	218	135	250	G3/4"
80	3"	76	229	150	6"	82	275	193	350	G3/4"
100	4"	102	254	200	8"	83	300	265	420	G3/4"
150	6"	152	292	250	10"	95	403	355	1000	G3/4"
200	8"	203	330	300	12"	100	492	410	1300	G3/4"
