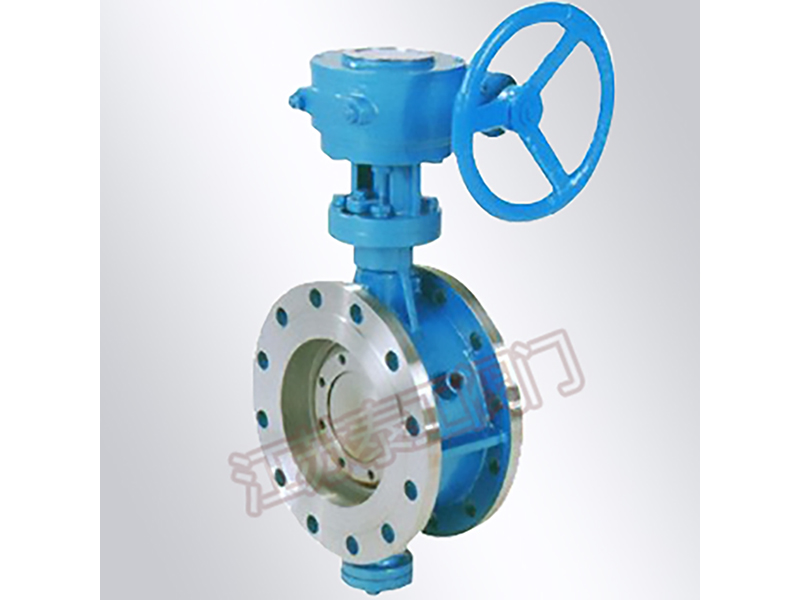

保温蝶阀

发布时间：2025-11-21 人气：

详细介绍：

BD341H保温蝶阀具有良好的保温保冷特性,且阀门的通径和管径一至,介质呈直线流动，阻力小，最适合容易凝固、高粘度的液体介质。同时又能有效降低管路中介质的热量损失。整体式夹套设计，更能均匀地保温、保冷。夹套、阀体外侧与夹套接管焊接，允许蒸汽或冷水的最高压力为1MPa。主要用于石油、化工、制药、食品等各类系统中，以输送常温下会凝固的高粘度介质。

【产品特点】

1、金属硬密封蝶阀采用三偏心密封结构，阀座与蝶板几乎无磨损，具有越观越紧的密封功能

2、密封圈选用不锈钢制作，具有金属硬密封和弹性密封的双重优点，无论在低温和高温的情况下，均具有优良的密封性能，具有耐腐蚀,使用寿命长等特点

3、蝶板密封面采用堆焊钴基硬质合金，密封面耐磨损，使用寿命长

4、大规格蝶板采用绗架结构，强度高，过流面积大，流阻小

5、金属硬密封蝶阀具有双向密封功能，安装时不受介质流向的限制，也不受空间位置的影响，可在任何方向安装

6、驱动装置可以多工位（旋转90°或180°）安装，便于用户使用

【主要连接尺寸】

公称通径 DN（mm）		结构长度		外形尺寸（参考值）										连接尺寸（标准值）
公称通径 DN（mm）		L		H	BDd343H			BDd643H			BDd943H			PN0.6MPa			PN1.6MPa
毫米mm	英寸inch	短Brief	长Long	H	H1	A1	B1	H2	A2	B2	H3	A3	B3	D	D1	Z-d	D	D1	Z-d
50	2	108	150	112	350	180	200	625	245	72	530	250	255	140	110	4-14	165	125	4-18
65	21/2	112	170	115	370	180	200	625	245	72	530	250	255	160	130	4-14	185	145	4-18
80	3	114	180	120	380	180	200	645	245	72	565	250	255	190	150	4-18	200	160	8-18
100	4	127	190	138	420	180	200	675	355	92	600	250	255	210	170	4-18	220	180	8-18
125	5	140	200	164	460	180	200	715	355	92	640	250	255	240	200	8-18	250	210	8-18
150	6	140	210	175	555	270	280	800	355	92	705	300	315	265	225	8-18	285	240	8-22
200	8	152	230	200	760	400	425	850	250	170	775	300	315	320	280	8-18	340	295	8-22
250	10	165	250	243	830	400	425	925	250	170	945	300	315	375	335	12-18	365	350	12-22
300	12	178	270	250	895	450	560	1035	450	220	1070	300	315	440	395	12-22	445	400	12-22
350	14	190	290	280	950	450	560	1070	450	220	1140	300	315	490	445	12-22	505	460	16-22
400	16	216	310	305	1190	535	580	1190	450	220	1210	300	315	540	495	16-22	565	515	16-22
450	18	222	330	350	1255	535	580	1250	650	280	1335	575	714	595	550	16-22	615	565	16-26
500	20	229	350	380	1305	535	580	1290	650	280	1415	575	714	645	600	20-22	670	620	20-26
600	24	267	390	445	1340	570	660	1455	850	380	1605	656	810	755	705	20-26	780	725	20-26
700	28	292	430	480	1520	750	550	1585	850	380	1844	656	810	860	810	24-26	895	840	20-30
800	32	318	470	530	1710	750	550	1700	1250	380	2040	656	810	975	920	24-30	1015	950	24-30
900	36	330	510	580	1810	750	550	1965	1250	380	2255	785	863	1075	1020	24-30	1115	1050	24-33
1000	40	410	550	650	1960	900	750	2015	1250	380	2380	785	863	1175	1120	28-30	1230	1160	28-33
1200	48	470	630	760	2250	1000	925	2250	1250	380	2640	785	863	1405	1340	32-33	1455	1380	28-36
1400	56	530	710	850	2435	1000	925				2886			1630	1560	36-36	1675	1590	32-39
1600	64	600	790	1030	2780	1000	925				3156			1830	1760	40-36	1915	1820	36-42
1800	72	670	870	1230	3020	1100	980				3421			2045	1970	44-39	2115	2020	40-48
2000	80	760	950	1350	3270	1100	980				3685			2265	2180	48-42	2325	2230	44-48
